Ponte H de relés com Program-Me e placa Tomad@

A ponte H é um circuito que permite controlarmos tanto a velocidade como a direção de motores DC a partir de microcontroladores como o Arduino. O controle da velocidade é feito através de sinal PWM e a direção é controlada utilizando-se uma lógica aplicada a um conjunto de transistores que trocam o sinal aplicado em cada um dos dois pontos de conexão do motor.

Esse circuito apesar de simples possui muitas conexões que tornam a montagem de uma ponte H em protoboard com circuitos discretos um pouco complexa exigindo então uma placa de circuito impresso própria. Existem circuitos integrados como o L292 e o L298 que contemplam toda a lógica de controle e potência para uma ponte H, porém o que propomos neste post é a utilização de simples relés em conjunto com o Program-Me para implementar uma ponte-H simples e 100% funcional.

Temos vários casos de implementações de Ponte-H com relés, porém na maioria dos casos elas apenas controlam a direção do motor não permitindo o controle de velocidade, ou seja, o motor gira para ambos os lados porém sempre a uma velocidade constante.

Como no Program-Me já temos dois transistores associados a portas PWM, fica fácil montar uma ponte H que permita o controle de direção e velocidade utilizando apenas dois relés.

O circuito abaixo mostra o diagrama básico de uma ponte-H com relés que permite o controle de velocidade e direção de um motor DC.



Utilizando uma placa TOMAD@ conectada ao Program-Me, podemos controlar a velocidade de um motor DC utilizando um dos transistores PẀM do Program-Me (Q2 ou Q3) e para controlar a direção utilizamos uma porta digital qualquer.

Caso a placa tomad@ utilizada não tenha os transistores equipados, basta utilizar um dos transistores (Q4 ou Q5) para acionar diretamente os relés.















Placa Tomad@


Utilizando duas placas TOMAD@ é possível controlar dois motores DC formando assim o sistema de controle de movimento de um robô.

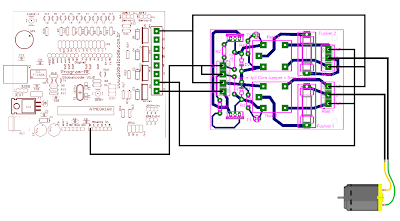

Abaixo temos o diagrama de conexões para montagem de uma ponte-H com o Program-Me e uma placa Tomad@ . Nesse circuito o transistor Q3 controla a velocidade e a porta digital 14 controla a direção do motor.



A foto seguinte mostra a montagem da ponte H com a placa Tomad@.




Bem é isso pessoal, acredito que a ponte H não será mais obstáculo para se aventurar na construção de um robô utilizando motores DC.

[ ]s

José Luiz

6 comentários:

  1. SHOW!!!

    Bom demais isso, além do que o limite de corrente sai da ponte-H e vai para o Rele / transistor. Esta técnica é muito boa para comandar, por exemplo, motores de 24 volts com corrente mais alta.

    Ficou muito bom, como todos os outros artigos seus!

    Abraços,
    Vinicius

    ResponderExcluir
  2. Ah, e fazendo uma conta rápida. Se usarmos um transistor com ganho de 5A e um motor de 24 volts, podemos gerar de força 120 watts. Se colocarmos dois motores teremos então 240 watts de potência o que é o suficiente para fazer um skate elétrico! Afinal de contas 240 watts é quase um 1/3 de HP.

    Mestre JL: quais são as consequencias de usar algo com 5A de corrente? Calor? O transistor é grande?

    []s
    Vinicius

    ResponderExcluir
  3. Vinicius, a capacidade máxima de corrente de coletor do TIP122 é de 5A considerando o PWM operando com taxa full (se a taxa for menor pode chegar a 8A). Com correntes acima de 1A a dissipação de potência aumenta e o transistor começa a aquecer sendo então necessária a instalação de dissipadores de calor nos trânsistores.O tamanho do dissipador dependerá da potência que estaremos submetendo o transistor.

    ResponderExcluir
  4. Olá,
    Bacana o exemplo, pontes H são realmente bem interessantes para controlar certos dispositivos.
    Uma dúvida, pela última foto vi que a placa Program-Me esta controlando e alimentando a placa Tomad@. Quais são os transistores da Program-Me e qual a limitação de corrente da placa?

    Abraço, Diego

    ResponderExcluir
  5. Cara preciso montar duas pontes h que controlem 2 motores de vidro eletrico e que seja controlada por saidas do arduino. Eu devo adicionar na saida do sinal do arduino um transistor?
    Obrigado desde jah

    ResponderExcluir
  6. Olá, bom dia. Como faria uma lógica com 2 chaves fim de curso neste circuito? Preciso colocar um fim de curso distante 150mm distante de outro, qdo o motor atingir este fim de curso, ele para. Mesma situação para o fim de curso da outra extremidade. Alguém pode me ajudar? Obrigado!
